气动执行机构的机械限位调整方法因具体型号和设计而有所不同，但通常包括以下步骤：

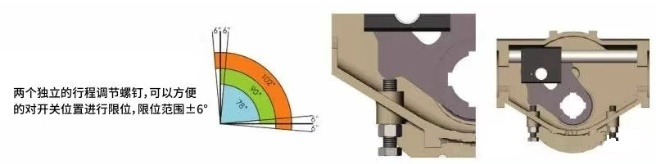

根据设备说明书或实际需求，明确需要调整的机械限位范围。例如，某些型号允许在82°至98°之间调节角行程的机械限位，而其他型号可能允许±5°或±6°的调整。

2.断开气源并确保安全
在调整机械限位之前，必须停止供气，并确保执行机构处于非工作状态。这可以避免因操作不当导致的损坏或意外。

3.松开锁紧螺母

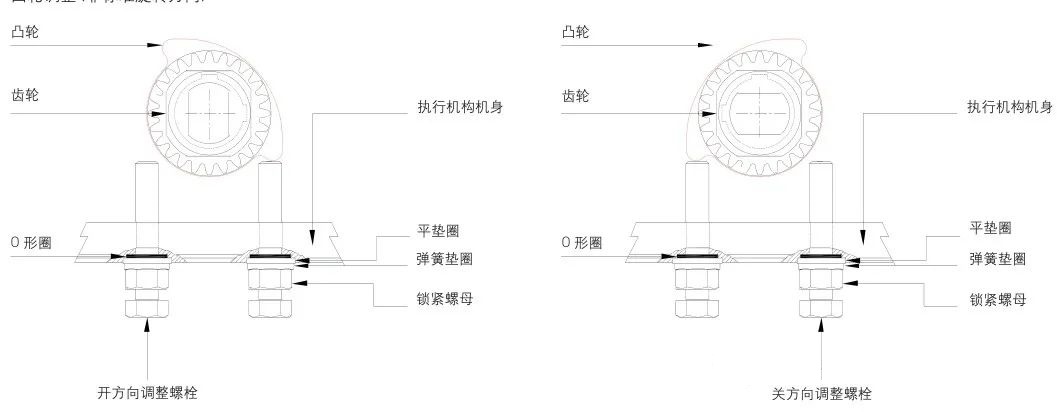

使用适当的工具（如扳手或内六角扳手）松开机械限位螺钉上的锁紧螺母。这一步骤是为了便于后续旋转调整螺钉。

4.旋转调整螺钉
根据需要调整的方向，顺时针或逆时针旋转机械限位螺钉。顺时针旋转通常会增加角行程，而逆时针旋转则会减少角行程。

对于某些型号，还可以通过拧紧或松开特定的调节螺母来实现更精确的调整。

在调整过程中，需手动或电动操作执行机构，观察阀门是否在设定的位置停止。例如，角行程执行机构需要确保阀门在全开或全关位置时停止。

7.重新紧固锁紧螺母
调整完成后，将锁紧螺母重新旋紧，以固定调整位置。确保锁紧螺母完全拧紧，以防止机械限位在运行中发生松动。

验证调整结果
最后，通过多次开关操作验证机械限位是否正确设置。例如，可以通过观察阀门的开/关指示灯或手动检查阀门是否在指定位置停止。

注意事项

调整时需避免过度旋转螺钉，以免损坏限位装置。某些型号的机械限位螺栓不可用于手动操作，因此需特别注意。如果执行机构带有弹簧复位功能，需确保弹簧状态未受干扰。
