关于配电柜（箱）门跨接的规范

关于配电柜（箱）门跨接的规范

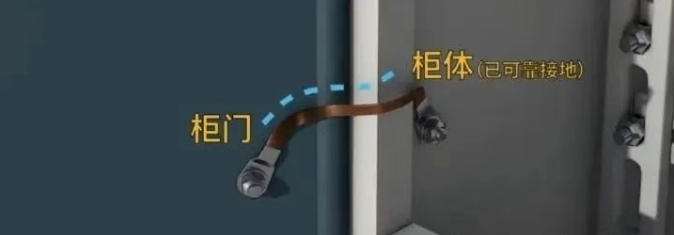

配电柜（箱）与柜门跨接主要目的是为了保证接地连接连续性，使其符合相关安全规定和电气质量标准。在日常巡检中发现，部分配电柜（箱）与柜门未进行跨接或跨接线断裂、松动的情况较为普遍。

本文列举了部分关于配电柜（箱）门跨接的相关规范:

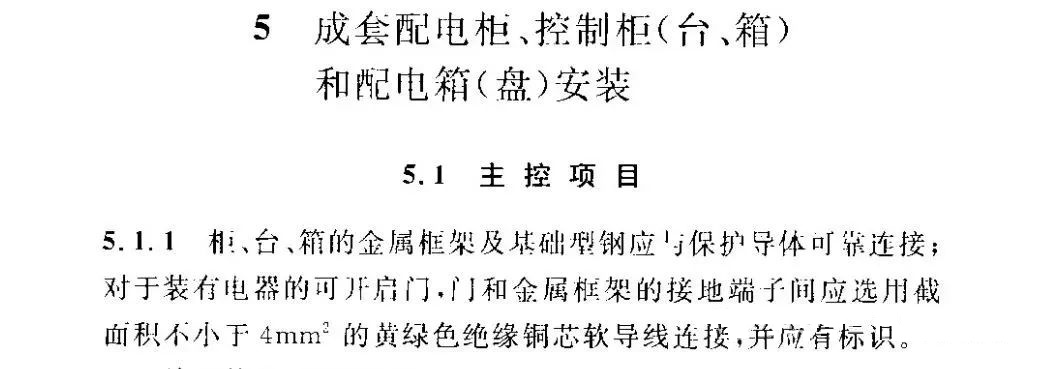

➡GB 50303-2015《建筑电气工程施工质量验收规范》:

5.1.1 柜、台、箱的金属框架及基础型钢应与保护导体可靠连接；对于装有电器的可开启门，门和金属框架的接地端子间应选用截面积不小于4mm²的黄绿色绝缘铜芯软导线连接，并应有标识。

➡GB 19517-2023《国家电气设备安全技术规范》:

6.5 d)2）如果在盖板、门、遮板等部件上装有电压值超过特低电压限制的器件时，则应使用特别为此设计并验证的保护导体（ PE ）或类似电气连接等附加措施以保证接地连续性；

6.2.4.2 配电柜的金属框架及基础型钢应可靠接地。门和框架的接地端子间应采用软铜线进行跨接，配电柜门和框架间跨接接地线的最小截面积应符合表6.2.4的规定。

6.3.12配电箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等应通过保护导体（ PE ）汇流排可靠接地。金属箱门与金属箱体间的跨接接地线应符合本规范表6.2.4的有关规定。

➡JGJ46-2024《建筑与市政工程施工现场临时用电安全技术标准》4.1.11配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等应通过 PE 端子板与保护接地导体（ PE )做电气连接，金属箱门与金属箱体应通过采用黄／绿相间软绝缘导线做电气连接。
