五阀组的使用知识分享

五阀组的使用知识分享

五阀组（通常指由五个阀门组成的阀门组，常见于压力测量、差压变送器等仪表管路中）的正确使用对工业流程的安全和测量精度至关重要。

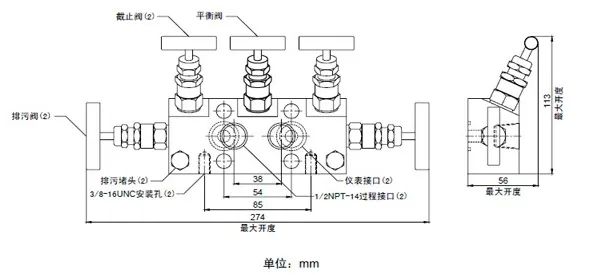

五阀组的组成

典型的五阀组由以下阀门构成：

1.高压侧截止阀（1个）：连接高压侧工艺管道。

2.低压侧截止阀（1个）：连接低压侧工艺管道。

3.平衡阀（1个）：连通高压侧和低压侧，用于平衡压力。

4.高压侧排污/排气阀（1个）：用于泄压或清洗高压侧管路。

5.低压侧排污/排气阀（1个）：用于泄压或清洗低压侧管路。

五阀组的主要功能

1.隔离仪表：在维护或校准时可切断工艺介质。

2.平衡压力：避免差压变送器在启停时承受单向过载。

3.排污/排气：清除管路中的杂质或气体，确保测量准确性。

操作步骤

一、正常投运流程

1.初始状态：

高压阀、低压阀 关闭。

平衡阀 开启（避免变送器受冲击）。

排污阀 关闭。

2.开启高低压阀：

缓慢打开高压阀和低压阀，使介质充满测量管路。

3.关闭平衡阀：

确认压力稳定后关闭平衡阀，变送器开始正常测量差压。

二、停运或检修流程

1.开启平衡阀：

先打开平衡阀，使高低压侧压力均衡。

2.关闭高低压阀：

切断工艺介质。

3.排污/排气（如需）：

缓慢打开排污阀排出残余介质（注意防护）。

注意事项

1.操作顺序：

投运时：先开平衡阀→再开高低压阀→最后关平衡阀。

停运时：先开平衡阀→再关高低压阀。
错误顺序可能导致变送器过载损坏！

2.阀门操作速度：

缓慢开关阀门，避免压力骤变冲击变送器膜片。

3.排污操作：

确保工艺系统允许泄压，并佩戴防护装备。

避免介质喷溅（高温、腐蚀性或有毒介质需特别谨慎）。

4.泄漏检查：

定期检查阀门密封性，尤其是平衡阀内漏会导致测量误差。

5.定期维护：

清理阀组内杂质，防止堵塞；润滑阀杆（如需）。

6.仪表校准或零点标定

关闭高压侧和低压侧隔离阀，切断过程介质。

打开平衡阀，使变送器两侧压力平衡（差压为零）。

进行零点校准操作。

校准完成后，关闭平衡阀，重新打开高低压隔离阀。

常见问题处理

变送器显示异常：检查平衡阀是否完全关闭或阀门内漏。

管路堵塞：通过排污阀冲洗，必要时拆解清理。

阀门卡涩：勿强行操作，需拆卸维护或更换。

仪表无显示：检查阀门是否全部打开，平衡阀是否关闭。

测量值偏差大：可能因平衡阀未完全关闭或阀门内漏。

泄漏：紧固阀杆或更换密封件。
